鋼格板是用扁鋼按照一定的間距和橫桿進行交叉排列，并且焊接成中間帶有方形格子的一種鋼鐵制品，鋼格板一般采用碳鋼制作，表面熱鍍鋅，可以起到防止氧化的作用。廣泛應用在合金，建材，電站，鍋爐。造船。石化，化工及一般工業廠房、市政建設等行業，具有通風透光、防滑，承載力強，美觀耐用，易于清掃，安裝簡便等優點。

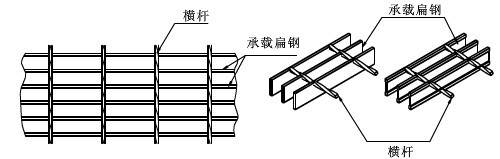

壓焊鋼格板結構圖

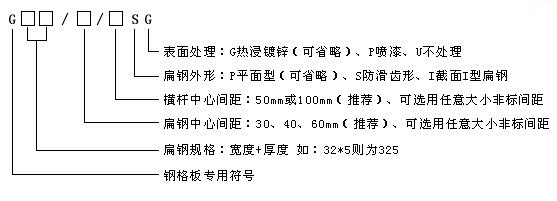

鋼格板型號表示方法
鋼格板的型號，根據承載扁鋼規格、承載扁鋼與橫桿的組合間距、鋼格板的結構形式，承載扁鋼外型、以及表面處理的狀態等不同，形成多種規格，型號表示方法如圖所示
鋼格板產品系列
系列一：該系列鋼格板扁鋼的中心間距是30mm 由于鋼格板的承受力是扁鋼決定的，該系列的鋼格板間距最小，承受力最強。應用最廣泛。如圖所示
系列二：該系列鋼格板扁鋼的中心間距是40mm 它比系列一的鋼格板用料少，重量輕，性價比高。主要用與跨度比較小的場合，是最理想的類型。如圖所示
系列三：該系列鋼格板扁鋼的中心間距是60mm 最適合采礦工業和其他工程的需求，使用該系列的鋼格板，橫桿間距選用不要間距100mm的鋼格板。如圖所示
鋼格板的特點
u節省材料：承受相同荷載條件下最省材料的方式，相應地，可減少支承結構的材料。
u減少投資：省材料，省人工，省工期，免清潔和維護。
u施工簡便：在預安裝好的支承上用螺栓夾固定或焊接固定，一人即可完成。
u節省工期：產品無需現場再加工，安裝非常迅速。
u經久耐用：出廠前經熱浸鋅防腐處理，耐沖擊和重壓能力強。
u現代氣派：外形美觀，設計規范，通風透光，給人以整體流暢的現代感受。
u結構輕便：用材少，結構輕，且易于吊裝。
u防積污物：不積雨水，冰雪和灰塵。
u減少風阻：因通風好，遇大風風阻小，減少風力破壞。
u設計簡便：無需小支梁，結構簡單，設計簡化；無需設計鋼格板詳圖，只注明型號即可，廠方可代客戶設計排圖。
鋼格板重量計算公式
鋼格板的重量是指經過包邊和表面處理（非表面處理的除外）后的理論重量。由于包邊、開孔和切口的不同，實際重量與理論重量會出現差異。在工業平臺鋼格板自重計算及鋼格板交付結算中，統一以理論重量為計算依據。對于長度小于1米的鋼格板例如溝蓋板或者需要作特殊包邊的鋼格板，由于包邊板的增加，重量會隨著增加。用扁鋼包邊，鋼格板長度不小于1米時，按下面公式計算鋼格板理論重量：
Wt=(b1t1N1+b2t2N2+2b3t3)ρµ×10-6………………
式中: Wt—鋼格板重量，單位為千克每平方米（kg/m2）； t1—承載扁鋼寬度，單位為毫米； b1—承載扁鋼厚度，單位為毫米； N1—每米鋼格板中承載扁鋼條數； t2—橫桿寬度，單位為毫米； b2—橫桿厚度，單位為毫米； N2—每米鋼格板中橫桿條數； t3—包邊扁鋼寬度，單位為毫米； b3--包邊扁鋼厚度，單位為毫米； ρ—材料密度，單位為千克每立方米（kg/m3）；鋼材密度按7850kg/m3計算； µ--表面處理增重系數；熱浸鋅增重按1.06計算
鋼格板的面積計算
1、在沒有圖紙、按用戶規定尺寸加工的，面積為實際交付鋼格板的數量乘以寬度和長度的總 和，它包含開孔和切口部分。
2、提供圖紙為用戶設計的，面積按圖紙上總的外圍尺寸計算，它包括開孔和切口部分。

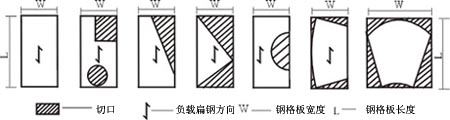

3、對于異鋼格板，如圖所示面積為寬（W）×長（L），不扣除切口部分。
鋼格板常用型號重量表
| 平面型扁鋼中心間距30mm | 平面型扁鋼中心間距40mm |
| 型號 | 黑鋼尺寸mm | 橫桿間距mm | 自重kg/m2 | 型號 | 黑鋼尺寸mm | 橫桿間距mm | 自重kg/m2 |
| G605/30/100 | 60*5 | 100 | 82.9 | G605/40/100 | 60*5 | 100 | 64.1 |
| G605/30/50 | 50 | 85.7 | G605/40/50 | 50 | 67 |
| G555/30/100 | 55*5 | 100 | 76.2 | G555/40/100 | 55*5 | 100 | 59 |
| G555/30/50 | 50 | 79 | G555/40/50 | 50 | 61.8 |
| G505/30/100 | 50*5 | 100 | 69 | G505/40/100 | 50*5 | 100 | 53.9 |
| G505/30/50 | 50 | 72.4 | G505/40/50 | 50 | 56.7 |
| G455/30/100 | 45*5 | 100 | 62.9 | G455/40/100 | 45*5 | 100 | 47 |
| G455/30/50 | 50 | 65.7 | G455/40/50 | 50 | 49.8 |
| G405/30/100 | 40*5 | 100 | 56.2 | G405/40/100 | 40*5 | 100 | 42.1 |
| G405/30/50 | 50 | 59 | G405/40/50 | 50 | 44.9 |
| G403/30/100 | 40*3 | 100 | 34.9 | G403/40/100 | 40*3 | 100 | 26.1 |
| G403/30/50 | 50 | 37.7 | G403/40/50 | 50 | 29.2 |
| G355/30/100 | 35*5 | 100 | 49.5 | G355/40/100 | 35*5 | 100 | 38.5 |
| G355/30/50 | 50 | 52.3 | G355/40/50 | 50 | 41.3 |
| G353/30/100 | 35*3 | 100 | 30.8 | G353/40/100 | 35*3 | 100 | 24.2 |
| G353/30/50 | 50 | 33.6 | G353/40/50 | 50 | 27 |
| G325/30/100 | 32*5 | 100 | 45.5 | G325/30/100 | 32*5 | 100 | 34.2 |
| G325/30/50 | 50 | 48.4 | G325/40/50 | 50 | 37.1 |
| G323/30/100 | 32*3 | 100 | 28.4 | G323/40/100 | 32*3 | 100 | 21.7 |
| G323/30/50 | 50 | 31.3 | G323/40/50 | 50 | 24.5 |
| G255/30/100 | 25*5 | 100 | 36.2 | G255/40/100 | 25*5 | 100 | 27.4 |
| G255/30/50 | 50 | 39 | G255/40/50 | 50 | 30.2 |
| G253/30/100 | 25*3 | 100 | 22.8 | G253/40/100 | 25*3 | 100 | 17.5 |
| G253/30/50 | 50 | 25.7 | G253/40/50 | 50 | 20.4 |
| G205/30/100 | 20*5 | 100 | 29.5 | G205/40/100 | 20*5 | 100 | 22.5
|
